3. MLP

Como reproduzir

Todo o código está em code/. Um único script roda os Exercícios 2, 3 e 4 em ordem, com um único gerador rng = np.random.default_rng(42). Ele grava as figuras em figures/ e os números em code/results.json. Todos os números deste relatório vêm desse arquivo. Rodei o script duas vezes e o results.json saiu idêntico byte a byte.

python3 -m venv env && source ./env/bin/activate
python3 -m pip install -r requirements.txt
python docs/exercises/mlp/code/run_all.py
python docs/exercises/mlp/code/gradcheck.py   # confere os gradientes (não muda o relatório)

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

"""Roda os exercícios em ordem, com um único gerador aleatório, e salva os números.

Uso, a partir da raiz do repositório:

    python docs/exercises/mlp/code/run_all.py

As figuras vão para docs/exercises/mlp/figures/ e os números para code/results.json.
"""

import json

import numpy as np

import ex2_binary
import ex3_multiclass
import ex4_depth
from common import CODE_DIR, SEED


def main():
    rng = np.random.default_rng(SEED)  # o mesmo gerador em todo o relatório
    results = {"exercise2": ex2_binary.run(rng)}

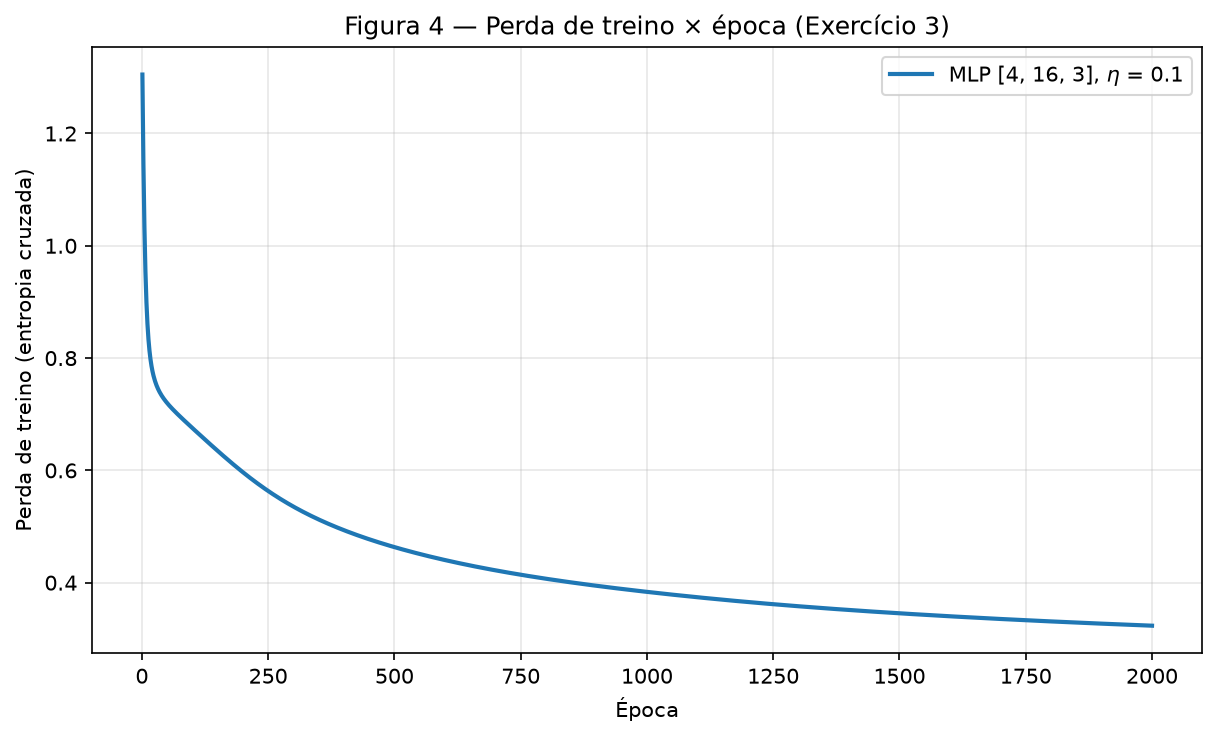

    results["exercise3"] = ex3_multiclass.run(rng)
    shallow_history = results["exercise3"].pop("history")  # vai para a Figura 6, não para o JSON

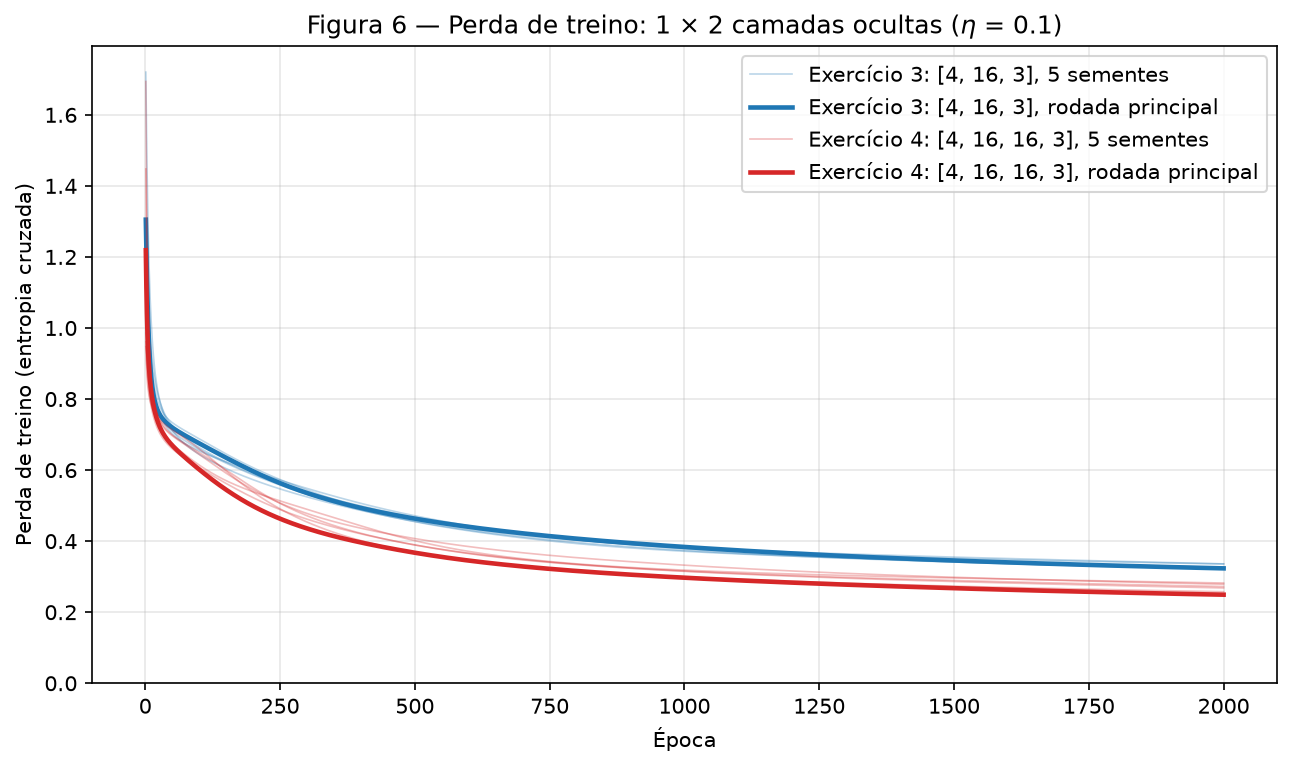

    results["exercise4"] = ex4_depth.run(rng, shallow_history)
    (CODE_DIR / "results.json").write_text(json.dumps(results, indent=2, ensure_ascii=False) + "\n")
    print(f"Números salvos em {CODE_DIR / 'results.json'}")


if __name__ == "__main__":
    main()

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43

"""Configuração compartilhada pelos exercícios: semente, pastas e figuras."""

from pathlib import Path

import matplotlib

matplotlib.use("Agg")  # gera os PNG sem abrir janela
import matplotlib.pyplot as plt  # noqa: E402
import numpy as np  # noqa: E402

SEED = 42
CODE_DIR = Path(__file__).resolve().parent
FIGURES = CODE_DIR.parent / "figures"

CLASS_COLORS = ["tab:blue", "tab:orange", "tab:green"]


def save(fig, name):
    """Salva a figura em figures/ e libera a memória."""
    FIGURES.mkdir(parents=True, exist_ok=True)
    fig.savefig(FIGURES / name, dpi=150, bbox_inches="tight")
    plt.close(fig)


def plot_points(ax, X, y, **style):
    """Desenha os pontos, uma cor por classe."""
    for c in np.unique(y):
        ax.scatter(*X[y == c].T, s=10, alpha=0.6, color=CLASS_COLORS[c], label=f"Classe {c}", **style)
    ax.set_xlabel("$x_1$")
    ax.set_ylabel("$x_2$")


def loss_figure(curves, title, name):
    """Perda de treino × época. curves: {rótulo da curva: lista com a perda de cada época}."""
    fig, ax = plt.subplots(figsize=(8, 4.8), layout="constrained")
    for label, hist in curves.items():
        ax.plot(np.arange(1, len(hist) + 1), hist, lw=2, label=label)
    ax.set_xlabel("Época")
    ax.set_ylabel("Perda de treino (entropia cruzada)")
    ax.set_title(title)
    ax.legend()
    ax.grid(alpha=0.3)
    save(fig, name)

Abordagem e desafios

Abordagem. O modelo fica num único arquivo, code/mlp.py, escrito só com NumPy. A classe MLP recebe os tamanhos das camadas como argumento ([2, 8, 1], [4, 16, 3], [4, 16, 16, 3], ...). Ela tem a passagem direta (forward), a perda, a passagem reversa com cada gradiente escrito à mão (backward) e a atualização (update). Os Exercícios 2, 3 e 4 usam essa classe sem mudar uma linha: só os argumentos mudam. O scikit-learn aparece só para gerar e dividir os dados, para a linha de base (regressão logística) e para a matriz de confusão.

Os sorteios do rng acontecem sempre na mesma ordem: pesos iniciais do Exercício 2, pesos iniciais do Exercício 3, pesos iniciais da rede principal do Exercício 4 e, por fim, os geradores filhos (rng.spawn) das repetições do Exercício 4. Os dados não usam o rng: make_blobs e make_classification recebem random_state=42, como pede o enunciado.

Desafios.

• Provar que os gradientes estão certos. Um erro de sinal na passagem reversa ainda pode treinar "mais ou menos". Por isso, code/gradcheck.py compara cada gradiente de backward com a diferença finita \(\frac{L(\theta + \epsilon) - L(\theta - \epsilon)}{2\epsilon}\). O erro relativo ficou em \(5 \times 10^{-10}\) (binário), \(1.2 \times 10^{-9}\) (softmax) e \(1.7 \times 10^{-9}\) (softmax com 2 camadas ocultas).
• Uma passagem reversa só, para binário e multiclasse. Os pares sigmoide + entropia cruzada binária e softmax + entropia cruzada categórica têm a mesma derivada na saída: \(\partial L / \partial u = \hat{p} - y\) (item 3B). Então backward não precisa saber qual saída está em uso. Isso garante a reutilização literal do item 3B.

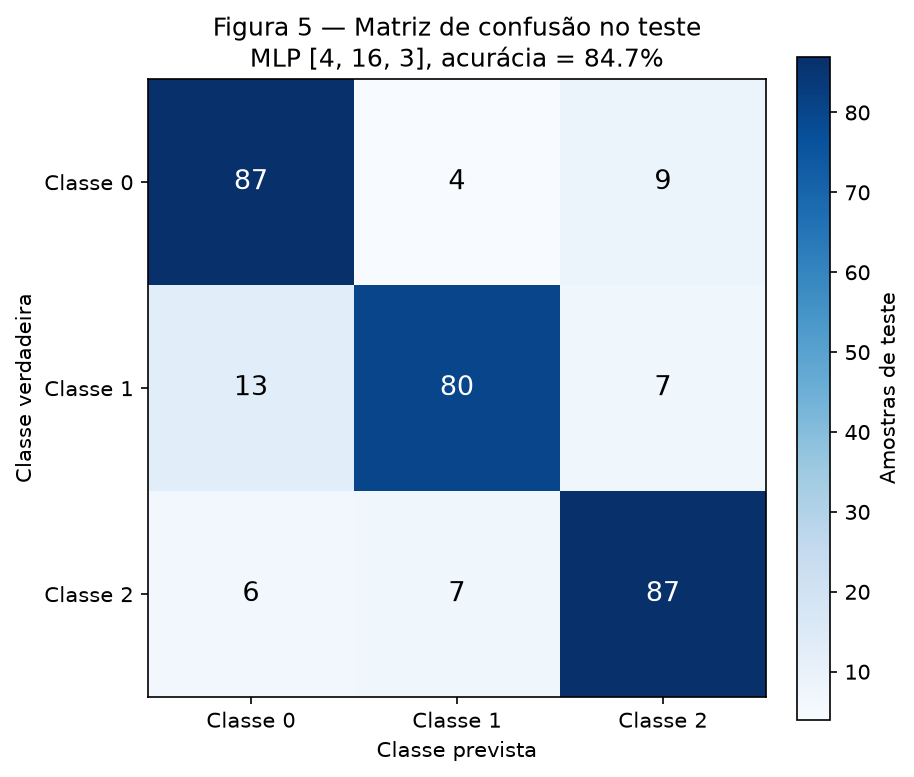

• Explicar a confusão do Exercício 3 pelos grupos. O make_classification não devolve de qual grupo veio cada amostra. A função cluster_structure recupera essa informação: ela gera os mesmos dados com shuffle=False e casa as linhas e as colunas embaralhadas com as originais.
• Escolha dos hiperparâmetros. Não há conjunto de validação. Testei algumas combinações (tamanho da camada oculta, \(\eta\), épocas) olhando a acurácia no teste. Todas ficaram numa faixa estreita (91–93% no Exercício 2; 83–86% no Exercício 3). Escolhi uma configuração do meio da grade, não a melhor. Mesmo assim, as acurácias no teste são um pouco otimistas.

Exercício 1

Um passo de retropropagação, na mão. Rede 2–2–1, \(\tanh\) nas duas camadas, perda \(L = (y - \hat{y})^2\), com \(\mathbf{x} = [0.5,\ -0.2]\), \(y = 1.0\) e \(\eta = 0.3\). Os números aparecem com 8 casas decimais. Cada conta usa os valores intermediários sem arredondar; por isso, o 8º dígito pode diferir em 1 de uma conta refeita com os números já arredondados.

A — Passagem direta

Pré-ativações da camada oculta, \(\mathbf{z}^{(1)} = \mathbf{W}^{(1)} \mathbf{x} + \mathbf{b}^{(1)}\):

Ativações da camada oculta, \(\mathbf{h}^{(1)} = \tanh(\mathbf{z}^{(1)})\):

Pré-ativação de saída, \(u^{(2)} = \mathbf{W}^{(2)} \mathbf{h}^{(1)} + b^{(2)}\):

Saída e perda:

B — Passagem reversa

Derivada da perda em relação à saída:

Pela \(\tanh\) da saída, com \(\frac{d}{du}\tanh(u) = 1 - \tanh^2(u) = 1 - \hat{y}^2\):

Camada de saída. Como \(u^{(2)} = \sum_j W^{(2)}_j h^{(1)}_j + b^{(2)}\), temos \(\partial u^{(2)} / \partial W^{(2)}_j = h^{(1)}_j\) e \(\partial u^{(2)} / \partial b^{(2)} = 1\):

Propagação de volta para a camada oculta. Agora \(\partial u^{(2)} / \partial h^{(1)}_j = W^{(2)}_j\):

Pela \(\tanh\) oculta, \(1 - (h^{(1)}_1)^2 = 1 - 0.06949805 = 0.93050195\) e \(1 - (h^{(1)}_2)^2 = 1 - 0.03171280 = 0.96828720\):

Camada oculta. Como \(z^{(1)}_i = \sum_k W^{(1)}_{ik} x_k + b^{(1)}_i\), temos \(\partial L / \partial W^{(1)}_{ik} = \frac{\partial L}{\partial z^{(1)}_i}\, x_k\) (um produto externo) e \(\partial L / \partial b^{(1)}_i = \frac{\partial L}{\partial z^{(1)}_i}\):

C — Atualização dos parâmetros

Com \(\theta \leftarrow \theta - \eta\, \partial L / \partial \theta\) e \(\eta = 0.3\):

A perda desce numa segunda passagem direta. O motivo: cada parâmetro andou no sentido contrário ao seu gradiente. Na aproximação de primeira ordem,

e o termo \(-\eta \lVert \mathbf{g} \rVert^2 = -0.53554\) é sempre negativo. A aproximação só vale para passos pequenos, e aqui o passo não é pequeno: ela preveria uma perda negativa. Por isso fiz a segunda passagem direta com os parâmetros novos:

A perda cai de 0.40037691 para 0.08341669. Todas as mudanças empurram \(\hat{y}\) para o alvo \(y = 1\): \(b^{(2)}\) sobe; \(W^{(2)}_1\) sobe porque \(h^{(1)}_1 > 0\); \(W^{(2)}_2\) desce porque \(h^{(1)}_2 < 0\). Os dois produtos \(W^{(2)}_j h^{(1)}_j\) crescem. A camada oculta também ajuda: ela aumenta \(h^{(1)}_1\) e deixa \(h^{(1)}_2\) mais negativo.

Exercício 2

Classificação binária que uma reta não resolve.

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107

"""Exercício 2 — Classificação binária que uma reta não resolve.

Gera os dados, ajusta a linha de base linear (regressão logística), treina o MLP do zero e
produz as Figuras 1, 2 e 3.
"""

import matplotlib.pyplot as plt
import numpy as np
from sklearn.datasets import make_blobs
from sklearn.linear_model import LogisticRegression
from sklearn.model_selection import train_test_split

from common import CLASS_COLORS, loss_figure, plot_points, save
from mlp import MLP

# Parâmetros do enunciado, sem alterações.
CENTERS = np.array([[0.0, 0.0], [3.0, 3.0], [-3.0, -3.0]])
N_SAMPLES = [500, 250, 250]

# Hiperparâmetros escolhidos para o MLP.
LAYERS = [2, 8, 1]  # 2 entradas, 1 camada oculta de 8 neurônios tanh, 1 saída sigmoide
ETA = 0.5
EPOCHS = 2000


def generate():
    """A classe 0 é o grupo do centro; a classe 1 são os dois grupos das pontas."""
    X, c = make_blobs(n_samples=N_SAMPLES, centers=CENTERS, cluster_std=1.2, random_state=42)
    y = (c > 0).astype(int)  # classe 0: 1 grupo | classe 1: 2 grupos
    return X, y

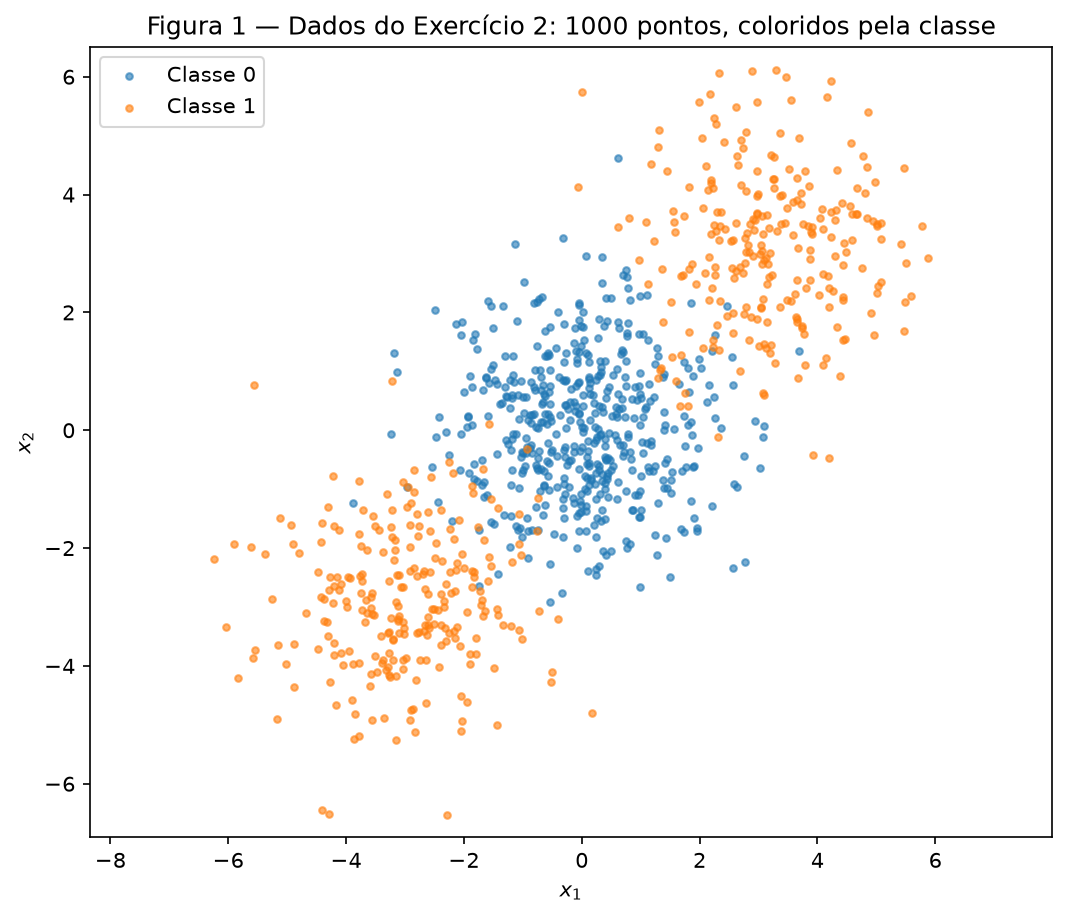

def figure1(X, y):
    """Figura 1: os 1000 pontos coloridos por y."""
    fig, ax = plt.subplots(figsize=(7, 6), layout="constrained")
    plot_points(ax, X, y)
    ax.set_aspect("equal", adjustable="datalim")
    ax.set_title("Figura 1 — Dados do Exercício 2: 1000 pontos, coloridos pela classe")
    ax.legend(loc="upper left")
    save(fig, "fig1_data.png")

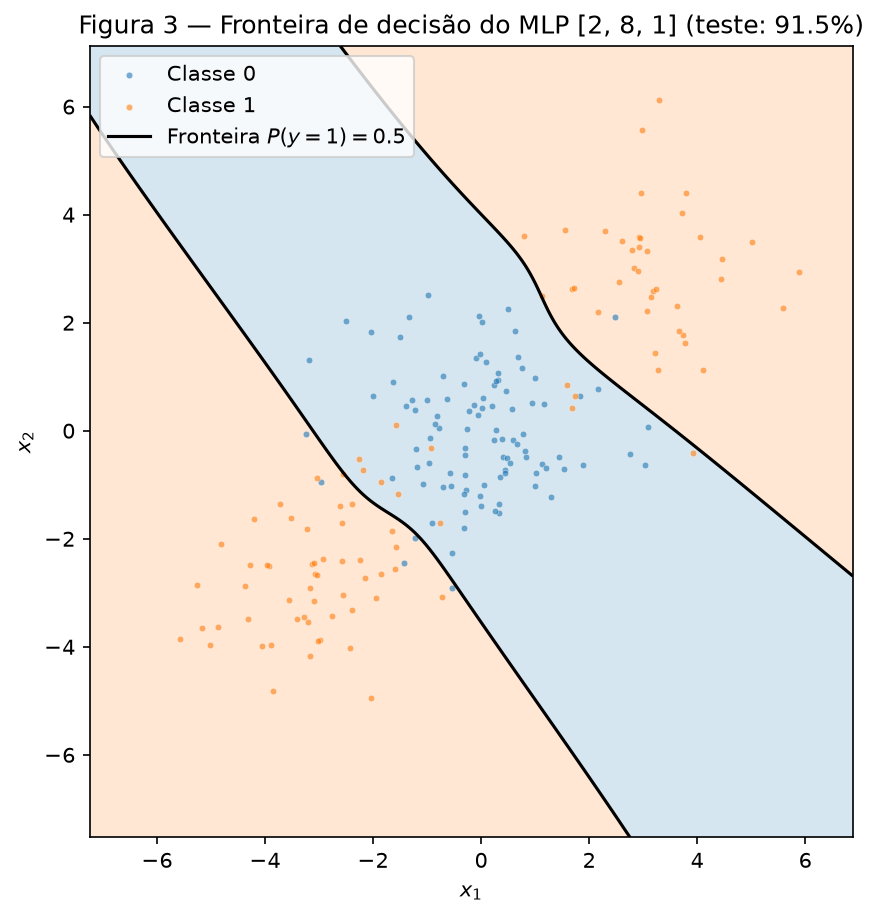

def figure3(net, X_all, X_test, y_test, acc):
    """Figura 3: a fronteira de decisão do MLP, avaliada numa grade, sobre os pontos de teste."""
    pad = 1.0
    xx, yy = np.meshgrid(np.linspace(X_all[:, 0].min() - pad, X_all[:, 0].max() + pad, 400),
                         np.linspace(X_all[:, 1].min() - pad, X_all[:, 1].max() + pad, 400))
    p = net.predict_proba(np.column_stack([xx.ravel(), yy.ravel()])).reshape(xx.shape)

    fig, ax = plt.subplots(figsize=(7, 6), layout="constrained")
    ax.contourf(xx, yy, p, levels=[0.0, 0.5, 1.0], colors=CLASS_COLORS[:2], alpha=0.18)
    ax.contour(xx, yy, p, levels=[0.5], colors="black", linewidths=1.5)
    plot_points(ax, X_test, y_test, edgecolor="white", linewidth=0.3)
    ax.plot([], [], color="black", lw=1.5, label="Fronteira $P(y=1) = 0.5$")
    ax.set_aspect("equal")
    ax.set_title(f"Figura 3 — Fronteira de decisão do MLP {LAYERS} (teste: {100 * acc:.1f}%)")
    ax.legend(loc="upper left")
    save(fig, "fig3_boundary.png")


def run(rng):
    # A — dados, divisão 80/20 estratificada e Figura 1.
    X, y = generate()
    X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2, random_state=42, stratify=y)
    figure1(X, y)

    # B — linha de base: uma única fronteira linear.
    baseline = LogisticRegression().fit(X_train, y_train)
    baseline_acc = float(baseline.score(X_test, y_test))
    p = baseline.predict_proba(X_test)[:, 1]

    # C — o MLP do zero. A inicialização dos pesos é o primeiro sorteio do rng do relatório.
    net = MLP(LAYERS, rng, hidden="tanh", output="sigmoid")
    history = net.fit(X_train, y_train, ETA, EPOCHS)
    train_acc, test_acc = net.accuracy(X_train, y_train), net.accuracy(X_test, y_test)

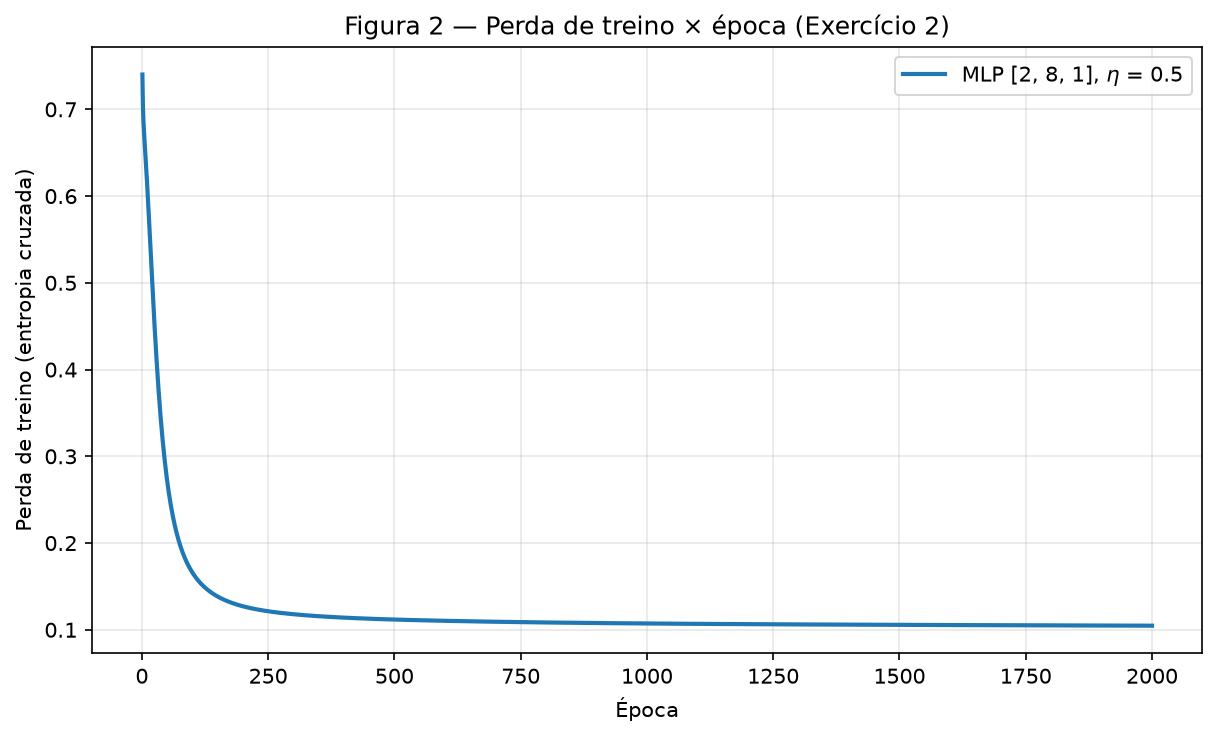

    loss_figure({f"MLP {LAYERS}, $\\eta$ = {ETA}": history},
                "Figura 2 — Perda de treino × época (Exercício 2)", "fig2_loss.png")
    figure3(net, X, X_test, y_test, test_acc)

    print("Exercício 2")
    print(f"  linha de base linear: teste = {100 * baseline_acc:.2f}%")
    print(f"  MLP {LAYERS}, eta = {ETA}, {EPOCHS} épocas: perda final = {history[-1]:.4f}, "
          f"treino = {100 * train_acc:.2f}%, teste = {100 * test_acc:.2f}%")

    return {
        "n_train": len(y_train),
        "n_test": len(y_test),
        "baseline_test_accuracy": baseline_acc,
        # Os pesos da reta e a faixa de P(y=1) que ela dá no teste: o item D usa os dois.
        "baseline_coef": baseline.coef_[0].tolist(),
        "baseline_intercept": float(baseline.intercept_[0]),
        "baseline_test_proba_range": [float(p.min()), float(p.max())],
        "baseline_test_predicted_class1": int(baseline.predict(X_test).sum()),
        "mlp": {
            "layers": LAYERS,
            "hidden_activation": "tanh",
            "output": "sigmoid + entropia cruzada binária",
            "n_params": net.n_params(),
            "eta": ETA,
            "epochs": EPOCHS,
            "initial_loss": history[0],
            "final_loss": history[-1],
            "train_accuracy": train_acc,
            "test_accuracy": test_acc,
        },
    }

A — Gere os dados

make_blobs com os parâmetros do enunciado, sem alterações: centros \([0, 0]\), \([3, 3]\) e \([-3, -3]\), com 500, 250 e 250 pontos, cluster_std=1.2 e random_state=42. O grupo do centro é a Classe 0; os dois grupos das pontas formam a Classe 1 (y = (c > 0)). São 500 pontos por classe. A divisão é train_test_split(..., test_size=0.2, random_state=42, stratify=y): 800 pontos de treino e 200 de teste, com 50% de cada classe nos dois conjuntos.

B — Estabeleça a linha de base

LogisticRegression() ajustada no treino tem acurácia de 47.50% no teste: pior do que chutar.

C — Implemente o MLP

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180

"""MLP (perceptron de múltiplas camadas) escrito do zero com NumPy.

Esta é a única implementação do modelo no relatório. Os Exercícios 2, 3 e 4 usam a mesma
classe MLP sem mudar uma linha: o que muda entre eles são só os argumentos.

- layer_sizes: os tamanhos das camadas, da entrada à saída. [2, 8, 1] é uma rede com 2
  entradas, 1 camada oculta de 8 neurônios e 1 saída; [4, 16, 16, 3] tem 2 camadas ocultas.
- output: "sigmoid" (saída binária + entropia cruzada binária) ou
  "softmax" (saída multiclasse + entropia cruzada categórica).

Notação (a mesma do Exercício 1): a camada l tem pesos W[l], de forma (n_saída, n_entrada), e
bias b[l]. Para um lote X com N linhas:

    u = h_anterior @ W[l].T + b[l]       pré-ativação
    h = g(u)                             ativação (tanh nas ocultas; sigmoide/softmax na saída)
"""

import numpy as np

EPS = 1e-12  # evita log(0) na perda


# --- Ativações das camadas ocultas -------------------------------------------------------
# Cada entrada guarda a função e a derivada. A derivada é escrita em função da SAÍDA h = g(u),
# que a passagem direta já guardou: tanh'(u) = 1 - tanh²(u) = 1 - h².

def tanh(u):
    return np.tanh(u)


def tanh_grad(h):
    return 1.0 - h ** 2


def relu(u):
    return np.maximum(u, 0.0)


def relu_grad(h):
    return (h > 0).astype(float)


HIDDEN = {"tanh": (tanh, tanh_grad), "relu": (relu, relu_grad)}


# --- Camadas de saída e perdas --------------------------------------------------------------

def sigmoid(u):
    """1 / (1 + e^-u), sem estouro numérico para |u| grande."""
    e = np.exp(-np.abs(u))
    return np.where(u >= 0, 1.0 / (1.0 + e), e / (1.0 + e))


def softmax(u):
    """e^u_k / sum_j e^u_j em cada linha. Subtrair o máximo não muda o resultado e evita estouro."""
    e = np.exp(u - u.max(axis=1, keepdims=True))
    return e / e.sum(axis=1, keepdims=True)


def binary_cross_entropy(p, Y):
    """L = -(1/N) sum [y log p + (1 - y) log(1 - p)]. p e Y têm forma (N, 1)."""
    p = np.clip(p, EPS, 1 - EPS)
    return float(-np.mean(Y * np.log(p) + (1 - Y) * np.log(1 - p)))


def categorical_cross_entropy(P, Y):
    """L = -(1/N) sum_n sum_k y_nk log p_nk. P e Y (one-hot) têm forma (N, K)."""
    return float(-np.mean(np.sum(Y * np.log(np.clip(P, EPS, 1.0)), axis=1)))


# Cada saída vem com a perda que forma par com ela. Nos dois pares, a derivada da perda em
# relação à pré-ativação da saída é a mesma: dL/du = (p - y) / N. É isso que deixa a passagem
# reversa idêntica para os casos binário e multiclasse.
OUTPUTS = {
    "sigmoid": (sigmoid, binary_cross_entropy),
    "softmax": (softmax, categorical_cross_entropy),
}


class MLP:
    """Rede totalmente conectada, de profundidade qualquer, treinada por gradiente descendente."""

    def __init__(self, layer_sizes, rng, hidden="tanh", output="sigmoid"):
        if len(layer_sizes) < 3:
            raise ValueError("o MLP precisa de pelo menos uma camada oculta: [entrada, oculta, ..., saída]")
        self.layer_sizes = list(layer_sizes)
        self.act, self.act_grad = HIDDEN[hidden]
        self.out, self.loss_fn = OUTPUTS[output]
        self.output = output

        # Inicialização de Xavier/Glorot: W ~ N(0, 2 / (n_entrada + n_saída)), b = 0.
        # Mantém a variância das ativações estável entre camadas, e o tanh fora da saturação.
        self.W, self.b = [], []
        for n_in, n_out in zip(layer_sizes[:-1], layer_sizes[1:]):
            self.W.append(rng.normal(0.0, np.sqrt(2.0 / (n_in + n_out)), size=(n_out, n_in)))
            self.b.append(np.zeros(n_out))

    def n_params(self):
        """Número total de pesos e biases."""
        return sum(W.size + b.size for W, b in zip(self.W, self.b))

    def targets(self, y):
        """Converte rótulos inteiros no alvo que a saída espera: coluna (N, 1) ou one-hot (N, K)."""
        y = np.asarray(y)
        if self.output == "sigmoid":
            return y.reshape(-1, 1).astype(float)
        return np.eye(self.layer_sizes[-1])[y]

    # --- Núcleo: passagem direta, passagem reversa e atualização ---------------------------

    def forward(self, X):
        """Passagem direta. Devolve a lista [X, h1, h2, ..., saída] com a saída de cada camada.

        A lista inteira fica guardada porque a passagem reversa precisa da entrada de cada camada.
        """
        hs = [X]
        last = len(self.W) - 1
        for l, (W, b) in enumerate(zip(self.W, self.b)):
            u = hs[-1] @ W.T + b
            hs.append(self.out(u) if l == last else self.act(u))
        return hs

    def backward(self, hs, Y):
        """Passagem reversa: devolve [(dL/dW[l], dL/db[l]) para cada camada l], da primeira à última.

        Começa pela saída, onde dL/du = (p - Y) / N (par sigmoide + BCE ou softmax + CCE), e
        encadeia para trás. Para a camada l, com entrada h_ant = hs[l] e delta = dL/du[l]:

            dL/dW[l] = delta.T @ h_ant          (soma sobre as N amostras do lote)
            dL/db[l] = soma de delta nas linhas
            dL/dh_ant = delta @ W[l]            (devolve o erro para a camada anterior)
            dL/du[l-1] = dL/dh_ant * g'(u[l-1]) (regra da cadeia pela ativação oculta)
        """
        N = Y.shape[0]
        delta = (hs[-1] - Y) / N
        grads = []
        for l in reversed(range(len(self.W))):
            grads.append((delta.T @ hs[l], delta.sum(axis=0)))
            if l > 0:  # a camada 0 recebe X, que não tem gradiente a propagar
                delta = (delta @ self.W[l]) * self.act_grad(hs[l])
        return grads[::-1]  # foi montada da última camada para a primeira

    def update(self, grads, eta):
        """Gradiente descendente: theta <- theta - eta * dL/dtheta, para cada peso e bias."""
        for l, (dW, db) in enumerate(grads):
            self.W[l] -= eta * dW
            self.b[l] -= eta * db

    # --- Treino e predição ------------------------------------------------------------------

    def loss(self, X, y):
        """Perda média no conjunto (X, y)."""
        return self.loss_fn(self.forward(X)[-1], self.targets(y))

    def fit(self, X, y, eta, epochs):
        """Treina por gradiente descendente em lote completo: 1 atualização por época.

        Devolve a perda de treino de cada época, medida na passagem direta antes da atualização.
        Sem sorteio dentro do treino: o resultado só depende da inicialização.
        """
        Y = self.targets(y)
        history = []
        for _ in range(epochs):
            hs = self.forward(X)
            history.append(self.loss_fn(hs[-1], Y))
            self.update(self.backward(hs, Y), eta)
        return history

    def predict_proba(self, X):
        """Saída da rede: P(classe 1), forma (N,), no caso binário; P(classe k), forma (N, K), no multiclasse."""
        p = self.forward(X)[-1]
        return p[:, 0] if self.output == "sigmoid" else p

    def predict(self, X):
        """Classe prevista: limiar 0.5 no caso binário; a classe de maior probabilidade no multiclasse."""
        p = self.predict_proba(X)
        return (p >= 0.5).astype(int) if self.output == "sigmoid" else p.argmax(axis=1)

    def accuracy(self, X, y):
        return float(np.mean(self.predict(X) == y))

As quatro partes pedidas, e onde cada uma está no código. Para um lote com \(N\) amostras, a camada \(l\) tem pesos \(\mathbf{W}^{(l)}\) e bias \(\mathbf{b}^{(l)}\); \(\mathbf{h}^{(0)} = \mathbf{X}\).

• Passagem direta (forward): \(\mathbf{u}^{(l)} = \mathbf{h}^{(l-1)} \mathbf{W}^{(l)\top} + \mathbf{b}^{(l)}\), e \(\mathbf{h}^{(l)} = \tanh(\mathbf{u}^{(l)})\) nas camadas ocultas. Na saída, \(\hat{p} = \sigma(u) = 1 / (1 + e^{-u})\). A função guarda a saída de cada camada, porque a passagem reversa precisa delas.
• Perda (binary_cross_entropy): entropia cruzada binária, \(L = -\frac{1}{N} \sum_n \left[ y_n \log \hat{p}_n + (1 - y_n) \log (1 - \hat{p}_n) \right]\).

• Passagem reversa (backward). Na saída, \(\partial L / \partial u_n = (\hat{p}_n - y_n) / N\): a derivada \(\sigma' = \hat{p}(1 - \hat{p})\) cancela o denominador de \(\partial L / \partial \hat{p}\). Daí, camada por camada, para trás, com \(\boldsymbol{\delta}^{(l)} = \partial L / \partial \mathbf{u}^{(l)}\):

  \[ \frac{\partial L}{\partial \mathbf{W}^{(l)}} = \boldsymbol{\delta}^{(l)\top} \mathbf{h}^{(l-1)}, \qquad \frac{\partial L}{\partial \mathbf{b}^{(l)}} = \sum_n \boldsymbol{\delta}^{(l)}_n, \qquad \boldsymbol{\delta}^{(l-1)} = \left( \boldsymbol{\delta}^{(l)} \mathbf{W}^{(l)} \right) \odot \left( 1 - (\mathbf{h}^{(l-1)})^2 \right) \]

  São as mesmas contas do Exercício 1, agora em forma matricial e somadas sobre o lote.

• Atualização (update): \(\theta \leftarrow \theta - \eta\, \partial L / \partial \theta\) para cada peso e bias, uma vez por época, com o lote completo (gradiente descendente em lote).

A inicialização é a de Xavier/Glorot: \(W_{ij} \sim \mathcal{N}(0,\ 2 / (n_\text{entrada} + n_\text{saída}))\) e biases zerados. Ela mantém a escala das ativações entre camadas e deixa a \(\tanh\) fora da saturação no começo.

Arquitetura e hiperparâmetros:

Testei também 4 e 16 neurônios, \(\eta \in \{0.1, 0.5, 1.0\}\) e 1000 ou 3000 épocas. Todas as combinações ficaram entre 91% e 93% no teste. O resultado não depende de uma escolha feliz.

D — Análise

Por que a reta fica abaixo de 50%. Os três centros estão na mesma reta, a diagonal \(x_1 = x_2\), e o centro da Classe 0 fica exatamente no meio dos dois centros da Classe 1. Uma fronteira linear divide o plano em dois semiplanos, e um semiplano é convexo: se ele contém \([3, 3]\) e \([-3, -3]\), contém também o ponto médio \([0, 0]\). Então nenhuma reta põe os dois grupos laranja de um lado e o grupo azul do outro. O melhor que uma reta faz é cortar fora um grupo laranja só: ela acerta esse grupo e o azul, e erra o outro grupo laranja inteiro. Isso dá no máximo cerca de 75% (750 de 1000 pontos, menos a sobreposição).

A regressão logística nem chega a essa reta. Os dados são simétricos em relação à origem: trocar \(\mathbf{x}\) por \(-\mathbf{x}\) não muda nada. Se uns pesos \(\mathbf{w}\) são ótimos, \(-\mathbf{w}\) também é. A perda logística é convexa, com um único mínimo, então esse mínimo fica perto de \(\mathbf{w} = \mathbf{0}\). Os pesos ajustados confirmam: \(\mathbf{w} = [0.0296,\ 0.0015]\) e \(b = -0.0031\). A probabilidade prevista fica entre 0.457 e 0.544 em todos os 200 pontos de teste: o modelo é quase um "não sei" em todo lugar. A reta que sobra é quase vertical, perto de \(x_1 = 0.1\), e corta a nuvem azul ao meio. Cada lado fica com metade da Classe 0 e um grupo da Classe 1, então a acurácia esperada é de 50%. Os 47.50% são esse acaso: 95 acertos em 200, só 5 abaixo de 100.

O que o MLP faz, segundo a Figura 3. A região da Classe 0 é uma faixa diagonal, de noroeste a sudeste, entre duas curvas quase paralelas. As curvas cruzam a diagonal mais ou menos no meio do caminho entre o centro azul e cada centro laranja. A região da Classe 1 são as duas peças separadas fora da faixa: uma a nordeste e outra a sudoeste. Uma reta sozinha não produz essa região: o lado de uma reta é um semiplano, sempre convexo e conexo. A região da Classe 1 não é nem uma coisa nem outra: ela tem duas peças, e o segmento entre elas passa pela Classe 0.

A camada oculta resolve isso. Cada neurônio \(\tanh\) é uma "reta suave": um semiplano com borda gradual. Bastam dois deles, um para "acima da curva de cima" e outro para "abaixo da curva de baixo". A saída soma os dois e a sigmoide faz o limiar: o resultado é a faixa. Com 8 neurônios, as bordas ainda ganham uma leve curvatura. Os 17 erros de teste ficam na zona de sobreposição entre as nuvens (desvio-padrão 1.2, centros a \(3\sqrt{2} \approx 4.24\) de distância). Nenhuma fronteira acerta esses pontos.

Exercício 3

Multiclasse, a mesma rede.

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152

"""Exercício 3 — Multiclasse, a mesma rede.

Gera os dados, ajusta a linha de base linear, treina o MLP com saída softmax e produz as
Figuras 4 e 5. A classe MLP é a mesma do Exercício 2, sem nenhuma mudança: só os argumentos
mudam (tamanhos das camadas, output="softmax", taxa de aprendizado e épocas).

Também recupera a estrutura de grupos dos dados (qual dos 6 grupos gerou cada amostra), que
o item D usa para explicar a confusão entre classes.
"""

import matplotlib.pyplot as plt
import numpy as np
from sklearn.datasets import make_classification
from sklearn.linear_model import LogisticRegression
from sklearn.metrics import confusion_matrix
from sklearn.model_selection import train_test_split

from common import loss_figure, save
from mlp import MLP

# Parâmetros do enunciado, sem alterações.
DATA = dict(n_samples=1500, n_features=4, n_informative=4, n_redundant=0, n_repeated=0,
            n_classes=3, n_clusters_per_class=2, class_sep=1.0, random_state=42)
N_CLUSTERS = 6

# Hiperparâmetros escolhidos para o MLP. O Exercício 4 reusa ETA e EPOCHS.
LAYERS = [4, 16, 3]  # 4 entradas, 1 camada oculta de 16 neurônios tanh, 3 saídas softmax
ETA = 0.1
EPOCHS = 2000


def generate():
    return make_classification(**DATA)


def split(X, y):
    return train_test_split(X, y, test_size=0.2, random_state=42, stratify=y)


def cluster_structure(X):
    """Recupera de qual grupo veio cada amostra de X e o vértice do hipercubo de cada grupo.

    O make_classification sorteia tudo e só no fim embaralha as linhas e as colunas. Com
    shuffle=False, os sorteios anteriores são os mesmos: saem as mesmas amostras, sem embaralhar.
    Nessa ordem, o grupo k ocupa as linhas [250k, 250(k+1)), tem rótulo k % 3 (exceto o ~1% de
    rótulos que flip_y=0.01 sorteia de novo) e foi deslocado para um vértice de {-1, +1}^4.
    """
    X_raw, _ = make_classification(**DATA, shuffle=False)
    raw_cluster = np.repeat(np.arange(N_CLUSTERS), len(X_raw) // N_CLUSTERS)

    # As colunas foram permutadas: acha a coluna de X_raw com os mesmos valores de cada coluna de X.
    cols = [int(np.argmin([np.abs(np.sort(X[:, j]) - np.sort(X_raw[:, i])).max() for i in range(4)]))
            for j in range(X.shape[1])]
    X_raw = X_raw[:, cols]

    # As linhas foram permutadas: casa cada amostra de X com a sua cópia em X_raw.
    index = {row.tobytes(): k for row, k in zip(np.round(X_raw, 10), raw_cluster)}
    cluster = np.array([index[row.tobytes()] for row in np.round(X, 10)])

    # O centro de cada grupo é um vértice: o sinal da média recupera as coordenadas ±1.
    vertices = np.array([np.sign(X[cluster == k].mean(axis=0)) for k in range(N_CLUSTERS)]).astype(int)
    return cluster, vertices


def figure5(cm, acc):
    """Figura 5: matriz de confusão no teste, em contagens."""
    fig, ax = plt.subplots(figsize=(6, 5.2), layout="constrained")
    im = ax.imshow(cm, cmap="Blues")
    for i in range(3):
        for j in range(3):
            ax.text(j, i, cm[i, j], ha="center", va="center", fontsize=13,
                    color="white" if cm[i, j] > cm.max() / 2 else "black")
    ax.set_xticks(range(3), [f"Classe {k}" for k in range(3)])
    ax.set_yticks(range(3), [f"Classe {k}" for k in range(3)])
    ax.set_xlabel("Classe prevista")
    ax.set_ylabel("Classe verdadeira")
    fig.colorbar(im, ax=ax, label="Amostras de teste")
    ax.set_title(f"Figura 5 — Matriz de confusão no teste\nMLP {LAYERS}, acurácia = {100 * acc:.1f}%")
    save(fig, "fig5_confusion.png")


def run(rng):
    # A — dados e divisão 80/20 estratificada, com a mesma semente do Exercício 2.
    X, y = generate()
    X_train, X_test, y_train, y_test = split(X, y)

    # Linha de base linear (pedida no item D).
    baseline_acc = float(LogisticRegression().fit(X_train, y_train).score(X_test, y_test))

    # B/C — a mesma classe MLP, agora com 3 saídas, softmax e entropia cruzada categórica.
    net = MLP(LAYERS, rng, hidden="tanh", output="softmax")
    history = net.fit(X_train, y_train, ETA, EPOCHS)
    train_acc, test_acc = net.accuracy(X_train, y_train), net.accuracy(X_test, y_test)
    pred = net.predict(X_test)
    cm = confusion_matrix(y_test, pred, labels=[0, 1, 2])

    loss_figure({f"MLP {LAYERS}, $\\eta$ = {ETA}": history},
                "Figura 4 — Perda de treino × época (Exercício 3)", "fig4_loss.png")
    figure5(cm, test_acc)

    # D — o par mais confundido: soma dos dois sentidos fora da diagonal.
    pairs = {f"{a}-{b}": int(cm[a, b] + cm[b, a]) for a, b in [(0, 1), (0, 2), (1, 2)]}

    # D — estrutura de grupos: vértice de cada grupo e distâncias entre grupos de classes diferentes.
    cluster, vertices = cluster_structure(X)
    cluster_class = [k % 3 for k in range(N_CLUSTERS)]
    hamming = (vertices[:, None, :] != vertices[None, :, :]).sum(axis=2)
    _, test_idx, _, _ = split(np.arange(len(y)), y)  # mesma divisão, aplicada aos índices
    assert np.array_equal(X[test_idx], X_test)
    test_cluster = cluster[test_idx]
    errors_by_cluster = {
        f"grupo {k} (classe {cluster_class[k]})": {
            "n_test": int((test_cluster == k).sum()),
            "erros": int(((test_cluster == k) & (pred != y_test)).sum()),
            "previstos_como": np.bincount(pred[(test_cluster == k) & (pred != y_test)], minlength=3).tolist(),
        }
        for k in range(N_CLUSTERS)
    }

    print("Exercício 3")
    print(f"  linha de base linear: teste = {100 * baseline_acc:.2f}%")
    print(f"  MLP {LAYERS}, eta = {ETA}, {EPOCHS} épocas: perda final = {history[-1]:.4f}, "
          f"treino = {100 * train_acc:.2f}%, teste = {100 * test_acc:.2f}%")
    print(f"  confusões por par (dois sentidos): {pairs}")

    return {
        "n_train": len(y_train),
        "n_test": len(y_test),
        "baseline_test_accuracy": baseline_acc,
        "mlp": {
            "layers": LAYERS,
            "hidden_activation": "tanh",
            "output": "softmax + entropia cruzada categórica",
            "n_params": net.n_params(),
            "eta": ETA,
            "epochs": EPOCHS,
            "initial_loss": history[0],
            "final_loss": history[-1],
            "train_accuracy": train_acc,
            "test_accuracy": test_acc,
        },
        "confusion_matrix": cm.tolist(),
        "confusions_per_pair": pairs,
        "clusters": {
            "class_of_cluster": cluster_class,
            "vertices": vertices.tolist(),
            "hamming_between_clusters": hamming.tolist(),
            "labels_flipped": int((y != np.array(cluster_class)[cluster]).sum()),
            "test_errors_by_cluster": errors_by_cluster,
        },
        "history": history,  # o Exercício 4 desenha esta curva na Figura 6
    }

A — Gere os dados

make_classification com os parâmetros do enunciado, sem alterações: 1500 amostras, 4 features informativas, 0 redundantes, 0 repetidas, 3 classes, 2 grupos por classe, class_sep=1.0 e random_state=42. A divisão usa a mesma semente e stratify=y: 1200 amostras de treino e 300 de teste, com 100 de cada classe no teste.

B — Adapte a rede

As mudanças estão nos argumentos, não no código:

net = MLP([4, 16, 3], rng, hidden="tanh", output="softmax")

• a camada de saída tem 3 unidades (o último número de layer_sizes);
• a softmax transforma as 3 saídas em probabilidades: \(\hat{p}_k = e^{u_k} / \sum_j e^{u_j}\) (função softmax; ela subtrai o máximo de cada linha para não estourar, o que não muda o resultado);
• a entropia cruzada categórica substitui a binária: \(L = -\sum_k y_k \log \hat{p}_k\), com \(\mathbf{y}\) em one-hot (categorical_cross_entropy e targets).

Derivada de \(L\) em relação a \(\mathbf{u}\), para uma amostra. Primeiro, a derivada da softmax. Para \(k = j\), pela regra do quociente, \(\frac{\partial \hat{p}_k}{\partial u_k} = \frac{e^{u_k} \sum_i e^{u_i} - e^{u_k} e^{u_k}}{(\sum_i e^{u_i})^2} = \hat{p}_k (1 - \hat{p}_k)\). Para \(k \neq j\), \(\frac{\partial \hat{p}_k}{\partial u_j} = \frac{- e^{u_k} e^{u_j}}{(\sum_i e^{u_i})^2} = -\hat{p}_k \hat{p}_j\). Os dois casos juntos:

Depois, a regra da cadeia através de todas as saídas, porque cada \(u_j\) mexe em todas as \(\hat{p}_k\):

O passo-chave é \(\sum_k y_k = 1\) (o alvo é one-hot). Para o lote, a perda é a média, então cada linha fica dividida por \(N\): é a linha delta = (hs[-1] - Y) / N de backward.

Por que o resultado é tão simples. O \(\hat{p}_k\) que a softmax põe no numerador cancela o \(1/\hat{p}_k\) que vem da derivada do \(\log\). Não é coincidência: a entropia cruzada é o negativo do log da verossimilhança de uma distribuição categórica, e a softmax é a "função de ligação canônica" dessa distribuição. O mesmo acontece com sigmoide + entropia cruzada binária (Exercício 2) e com saída linear + erro quadrático. Nos três casos, o gradiente é previsão − alvo. Isso tem duas consequências:

• o sinal de erro é proporcional ao quanto a rede errou. Ele não some quando a saída satura no lado errado. Com softmax + erro quadrático, apareceria um fator \(\hat{p}_k(1 - \hat{p}_k)\) que vai a zero exatamente quando a rede está muito confiante e errada;
• a passagem reversa não precisa saber qual par está em uso. Por isso backward serve aos dois.

Reutilização literal (ponto extra). O Exercício 3 chama a mesma classe MLP de code/mlp.py que o Exercício 2. As funções forward, backward e update são o mesmo código, intocado. O que muda são só argumentos: layer_sizes=[4, 16, 3], output="softmax" (que escolhe a softmax e a entropia cruzada categórica), \(\eta\) e o número de épocas.

C — Treine e avalie

D — Análise

O par mais confundido. Somando os dois sentidos fora da diagonal da Figura 5:

O par mais confundido é 0 ↔ 1, e a maior célula fora da diagonal é "classe 1 prevista como 0" (13). A classe 1 também tem o pior acerto: 80 de 100, contra 87 nas outras duas. A diferença entre os pares é pequena (17, 15 e 14 amostras), então o resultado sólido é a célula 1 → 0, não a ordem dos três pares.

A explicação pelos grupos. O make_classification põe cada um dos 6 grupos num vértice do hipercubo \(\{-1, +1\}^4\) (com class_sep=1.0). Cada grupo nasce de uma normal padrão multiplicada por uma matriz aleatória \(\mathbf{A}\), com entradas uniformes em \([-1, 1]\). Isso dá a cada grupo uma forma alongada própria, com desvio típico de ~1.15 por eixo. O grupo \(k\) recebe o rótulo \(k \bmod 3\). Recuperei o grupo de cada amostra (função cluster_structure):

Dois vértices vizinhos diferem em uma só coordenada: a distância entre os centros é 2, menos de 2 desvios dos grupos. A sobreposição é grande. Os pares de grupos vizinhos são 0–1 (classes 0 e 1), 1–2 (classes 1 e 2) e 2–4 (classes 2 e 1). A estrutura explica o par mais confundido:

• o grupo 1 (classe 1) é vizinho do grupo 0 (classe 0). Esse único par de vértices gera 10 dos 13 erros "classe 1 → 0": é a maior fonte de confusão do teste;
• o grupo 1 é vizinho de dois grupos de outras classes (0 e 2). É o grupo mais "cercado", e é o que mais erra (15 de 49). Por isso a classe 1 tem o pior acerto;
• as classes 1 e 2 também são vizinhas (grupos 1–2 e 2–4). Elas trocam 14 amostras, quase tanto quanto 0 ↔ 1;
• as classes 0 e 2 não têm vértices vizinhos (a menor distância é de 2 coordenadas, \(2\sqrt{2} \approx 2.83\)), mas trocam 15 amostras. Aqui pesa a forma alongada dos grupos: ela estica alguns grupos na direção de um vértice que não é vizinho.

Há também ruído de rótulo: o padrão flip_y=0.01 sorteia de novo o rótulo de ~1% das amostras, e 11 das 1500 terminaram com um rótulo diferente do rótulo do seu grupo. Nenhum modelo acerta esses pontos de forma confiável.

Comparação com a linha de base. A regressão logística multinomial tem 66.33% no teste; o MLP tem 84.67%: +18.3 pontos. A camada oculta acrescenta regiões não convexas. Um modelo linear com softmax dá a cada classe uma região convexa: uma interseção de semiespaços. Mas cada classe aqui são dois grupos em vértices distantes. A classe 0 ocupa os vértices \((-1, -1, -1, -1)\) e \((+1, -1, +1, +1)\), que diferem em 3 coordenadas. Uma região convexa que cobre os dois cobre também o que fica entre eles, e lá estão grupos de outras classes. Com a camada oculta, a rede monta a região de cada classe como a união de duas peças, uma por grupo, como fez com os dois grupos laranja do Exercício 2.

Exercício 4

Uma segunda camada oculta ajuda?

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119

"""Exercício 4 — Uma segunda camada oculta ajuda?

Mesmos dados e mesma divisão do Exercício 3, mesmo número de épocas, mesma taxa de aprendizado.
A única mudança é a profundidade: [4, 16, 3] passa a [4, 16, 16, 3].

A comparação roda as duas redes com N_SEEDS inicializações diferentes. Cada repetição usa um
gerador filho do rng do relatório (rng.spawn), então tudo continua vindo da semente 42.
Produz a Figura 6.
"""

import matplotlib.pyplot as plt
import numpy as np

import ex3_multiclass as ex3
from common import save
from mlp import MLP

LAYERS = [4, 16, 16, 3]  # 2 camadas ocultas de 16 neurônios tanh
N_SEEDS = 5

# Experimento extra do item C: o mesmo par de redes com um orçamento de treino maior.
# Muda só o orçamento (eta e épocas), igual para as duas redes.
BIG_ETA = 0.5
BIG_EPOCHS = 4000


def train_eval(layers, gen, data, eta, epochs):
    """Treina uma rede e devolve a curva de perda e as métricas."""
    X_train, X_test, y_train, y_test = data
    net = MLP(layers, gen, hidden="tanh", output="softmax")
    history = net.fit(X_train, y_train, eta, epochs)
    return history, {
        "final_loss": history[-1],
        "train_accuracy": net.accuracy(X_train, y_train),
        "test_accuracy": net.accuracy(X_test, y_test),
        "n_params": net.n_params(),
    }


def compare(rng, data, eta, epochs):
    """Treina as duas profundidades com N_SEEDS geradores filhos; devolve curvas e médias."""
    runs = {"shallow": [], "deep": []}
    curves = {"shallow": [], "deep": []}
    for gen in rng.spawn(N_SEEDS):
        # O mesmo gerador filho inicializa as duas redes de uma repetição, uma depois da outra.
        for key, layers in (("shallow", ex3.LAYERS), ("deep", LAYERS)):
            history, metrics = train_eval(layers, gen, data, eta, epochs)
            runs[key].append(metrics)
            curves[key].append(history)

    def stats(key, field):
        v = np.array([r[field] for r in runs[key]])
        return {"mean": float(v.mean()), "std": float(v.std(ddof=1)), "values": v.tolist()}

    summary = {
        key: {"layers": ex3.LAYERS if key == "shallow" else LAYERS,
              "n_params": runs[key][0]["n_params"],
              **{f: stats(key, f) for f in ("final_loss", "train_accuracy", "test_accuracy")}}
        for key in runs
    }
    diffs = np.array([d["test_accuracy"] - s["test_accuracy"] for s, d in zip(runs["shallow"], runs["deep"])])
    summary["test_accuracy_diff_deep_minus_shallow"] = {
        "mean": float(diffs.mean()), "std": float(diffs.std(ddof=1)), "values": diffs.tolist()}
    return summary, curves


def figure6(main_shallow, main_deep, curves):
    """Figura 6: perda de treino das duas redes nos mesmos eixos.

    Linhas grossas: a rodada principal de cada exercício. Linhas finas: as N_SEEDS repetições.
    """
    fig, ax = plt.subplots(figsize=(8.5, 5), layout="constrained")
    epochs = np.arange(1, len(main_shallow) + 1)
    for key, main, color, label in (("shallow", main_shallow, "tab:blue", f"Exercício 3: {ex3.LAYERS}"),
                                    ("deep", main_deep, "tab:red", f"Exercício 4: {LAYERS}")):
        for i, h in enumerate(curves[key]):
            ax.plot(epochs, h, color=color, lw=0.8, alpha=0.3,
                    label=f"{label}, {N_SEEDS} sementes" if i == 0 else None)
        ax.plot(epochs, main, color=color, lw=2.2, label=f"{label}, rodada principal")
    ax.set_xlabel("Época")
    ax.set_ylabel("Perda de treino (entropia cruzada)")
    ax.set_ylim(0, None)
    ax.set_title(f"Figura 6 — Perda de treino: 1 × 2 camadas ocultas ($\\eta$ = {ex3.ETA})")
    ax.legend()
    ax.grid(alpha=0.3)
    save(fig, "fig6_depth_loss.png")


def run(rng, shallow_history):
    X, y = ex3.generate()
    data = ex3.split(X, y)

    # A — a rede mais profunda, com o mesmo orçamento de treino do Exercício 3.
    main_history, main = train_eval(LAYERS, rng, data, ex3.ETA, ex3.EPOCHS)

    # B — comparação controlada com N_SEEDS inicializações.
    summary, curves = compare(rng, data, ex3.ETA, ex3.EPOCHS)
    figure6(shallow_history, main_history, curves)

    # C — o mesmo par com um orçamento maior: a perda de treino e a acurácia contam a mesma história?
    big, _ = compare(rng, data, BIG_ETA, BIG_EPOCHS)

    print("Exercício 4")
    print(f"  MLP {LAYERS}, eta = {ex3.ETA}, {ex3.EPOCHS} épocas: perda final = {main['final_loss']:.4f}, "
          f"treino = {100 * main['train_accuracy']:.2f}%, teste = {100 * main['test_accuracy']:.2f}%")
    for name, s in (("orçamento do Ex. 3", summary), (f"eta = {BIG_ETA}, {BIG_EPOCHS} épocas", big)):
        print(f"  {name}, média de {N_SEEDS} sementes:")
        for key in ("shallow", "deep"):
            print(f"    {str(s[key]['layers']):14s} perda = {s[key]['final_loss']['mean']:.4f}, "
                  f"teste = {100 * s[key]['test_accuracy']['mean']:.2f}% ± {100 * s[key]['test_accuracy']['std']:.2f}")
        d = s["test_accuracy_diff_deep_minus_shallow"]
        print(f"    diferença (profunda - rasa) = {100 * d['mean']:+.2f} p.p. ± {100 * d['std']:.2f}")

    return {
        "main": {"layers": LAYERS, "eta": ex3.ETA, "epochs": ex3.EPOCHS, **main},
        "n_seeds": N_SEEDS,
        "comparison": summary,
        "bigger_budget": {"eta": BIG_ETA, "epochs": BIG_EPOCHS, **big},
    }

A — Treine a rede mais profunda

A única mudança é a profundidade. Repeti a camada oculta do Exercício 3: [4, 16, 3] passa a [4, 16, 16, 3]. Os dados, a divisão, a ativação \(\tanh\), a saída softmax, \(\eta = 0.1\) e as 2000 épocas são os mesmos. Os pesos iniciais vêm do mesmo rng do relatório.

net = MLP([4, 16, 16, 3], rng, hidden="tanh", output="softmax")

B — Compare

Para comparar modelos e não sorte, rodei as duas redes com 5 inicializações diferentes. Cada repetição usa um gerador filho do rng do relatório (rng.spawn(5)). O mesmo gerador filho inicializa as duas redes daquela repetição. Médias ± desvio-padrão das 5 sementes:

Diferença no teste (profunda − rasa), por semente: +1.33, +2.00, +1.33, +3.00 e +1.67 pontos; média +1.87 ± 0.69 pontos. Com este orçamento de treino, a rede mais profunda ganha nas 5 sementes.

C — Análise

O que medi. Com o orçamento do Exercício 3 (\(\eta = 0.1\), 2000 épocas), a rede de 2 camadas ocultas ganha por pouco: +1.87 pontos em média, nas 5 sementes. Isso contraria a expectativa do enunciado, e reporto como saiu. Mas o ganho é pequeno e frágil. Num teste de 300 amostras, 1 ponto são 3 amostras: a diferença média são ~6 amostras. O ruído de amostragem de uma acurácia de 85% nesse teste é \(\sqrt{0.85 \cdot 0.15 / 300} \approx 2.1\) pontos. O experimento abaixo mostra que o sinal da diferença depende do orçamento de treino.

Por que a rede profunda ganha aqui: otimização, não representação. Na Figura 6, as duas curvas ainda descem na época 2000: nenhuma rede convergiu. Com gradiente descendente em lote e \(\eta = 0.1\), 2000 passos são um orçamento curto, e a rasa termina subtreinada. A rede profunda tem 3 vezes mais parâmetros (403 contra 131). Ela desce mais rápido por época: perda 0.27 contra 0.33. A vantagem, então, é chegar antes, dentro de um orçamento fixo. Não é uma fronteira que a rede rasa não conseguiria representar.

Experimento extra: mais orçamento para as duas. Repeti a comparação com \(\eta = 0.5\) e 4000 épocas, iguais para as duas redes, com outras 5 sementes. Dentro desse orçamento, só a profundidade muda. Fiz esse teste depois de ver, numa exploração inicial, que o resultado mudava com o orçamento.

Agora a profunda perde: −1.40 ± 1.67 pontos, em 4 das 5 sementes. A rasa, com o dobro de tempo, fica onde estava no teste (84.2%): ela já tinha aprendido o que generaliza. A profunda leva a perda de treino a 0.09 e acerta 97% do treino. Ela memoriza pontos da zona de sobreposição entre grupos e os rótulos sorteados de novo, e isso custa acurácia no teste.

A perda de treino conta a mesma história que o teste? Não. A rede profunda tem a menor perda de treino nos dois orçamentos (0.27 contra 0.33; 0.09 contra 0.24). No teste, a ordem se inverte de um orçamento para o outro. Com classes que se sobrepõem, uma perda de treino menor não quer dizer uma fronteira melhor. Quer dizer uma rede mais confiante, inclusive sobre pontos que nenhuma fronteira acerta.

O que a estrutura dos dados pede. São só 6 grupos, um por vértice, mais ou menos gaussianos. A fronteira ótima entre dois grupos gaussianos é uma superfície quadrática suave. Uma camada de 16 neurônios \(\tanh\) já monta uma peça de região por grupo e chega a ~88% no treino. O erro que sobra vem quase todo da sobreposição entre vértices vizinhos e do ruído de rótulo, e esse erro é irredutível. Uma segunda camada acrescenta composição: ela combina as "retas suaves" da primeira em atributos mais complexos. Mas não há nada hierárquico para compor aqui. Do lado do custo, ela triplica os parâmetros, multiplica mais um jacobiano no caminho do gradiente até a primeira camada (cada \(\tanh'\) é no máximo 1), deixa o treino mais sensível a \(\eta\) e ao tempo de treino, e aumenta a chance de sobreajuste. Em resumo: com orçamento curto, a profundidade compra velocidade; com orçamento longo, compra sobreajuste. Nos dois casos, a diferença fica perto do ruído do teste.

Que dados fariam a profundidade compensar. Dados com estrutura composicional, em que o número de regiões cresce muito mais rápido do que o número de neurônios que uma camada só consegue pagar. Exemplos: a paridade (XOR) de muitos bits; um tabuleiro de xadrez com muitas casas; espirais entrelaçadas; e, na prática, imagens, áudio e texto, em que bordas viram partes e partes viram objetos. Nesses casos, uma rede profunda reusa os atributos de uma camada na seguinte. Para redes com ReLU, o número de regiões lineares que a rede representa pode crescer exponencialmente com a profundidade (Montúfar et al., 2014); uma rede rasa precisaria de muito mais neurônios para a mesma quantidade de regiões. Também ajudaria ter muito mais dados e classes que não se sobrepõem, para a capacidade extra ir para a fronteira, e não para o ruído.

Resumo dos resultados
